面对先进半导体制造设备受限以及传统制程微缩难度不断提升的挑战，华为近年来持续探索芯片架构创新方向。据相关技术资料显示，华为科学家委员会主席、海思总裁何庭波在最新技术交流中展示了一种面向下一代麒麟处理器的3D堆叠架构设计方案。
该方案试图通过改变芯片内部结构和计算单元布局，突破传统依赖光刻工艺缩小晶体管尺寸的发展路径，被认为可能成为提升移动芯片性能与能效的新方向。
LogicFolding逻辑折叠架构：从“缩小芯片”转向“重新设计空间”
过去几十年，芯片性能提升主要依赖“几何微缩”，即通过不断缩小晶体管尺寸，在相同面积内集成更多晶体管。而所谓LogicFolding（逻辑折叠）架构，则尝试从芯片内部空间布局入手，将传统二维平面电路结构转变为三维立体堆叠形式。
通过将部分逻辑单元进行垂直方向重新排列，该设计能够缩短信号传输路径，降低数据交换过程中的延迟，使芯片在不完全依赖先进制程升级的情况下，也有机会获得性能优化。相关数据显示，与上一代麒麟9030Pro架构相比，该方案可使芯片内部线路长度减少约30%，同时减少超过50%的时钟缓冲器数量，从架构层面降低信号传输损耗。
芯片密度提升超过50%：3D设计成为提升效率的新方向
据相关实验数据介绍，在相同制造节点条件下，采用LogicFolding架构的新一代芯片，其逻辑密度可能提升约50%以上，部分测试数据显示提升幅度约53.5%。在25℃环境、0.9V电压条件下，测试结果显示，在保持相同性能水平的情况下，新架构能够降低约40%的功耗。
此外，该设计还可能进一步提升核心频率，例如将处理器主频从约2.75GHz提升至3.10GHz。如果相关技术能够实现量产，将有望增强旗舰智能手机在端侧AI计算、图像处理以及长期续航方面的表现。
混合键合技术：推动芯片进入高密度3D时代

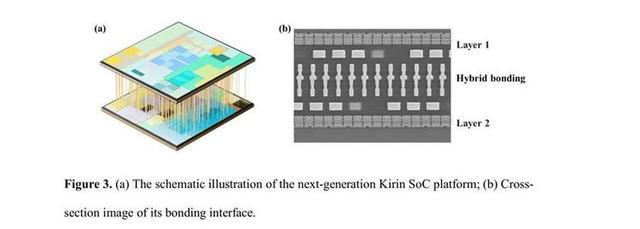

要实现真正的三维逻辑堆叠，先进封装技术成为关键。相关方案中提到了混合键合（Hybrid Bonding）技术。该技术通过在芯片不同层之间建立高密度垂直连接通道，使数据传输距离由传统毫米级缩短至微米级。
相比传统芯片互连方式，混合键合能够提升CPU、GPU、NPU以及存储单元之间的数据交换效率，同时减少长距离线路带来的电阻损耗和热量产生。这也代表未来芯片竞争可能不仅局限于先进制程节点，而会进一步转向“制造工艺+封装技术+架构设计”的综合竞争。
“韬定律”：重新定义芯片发展的衡量标准？
相关资料还提出了一种被称为“韬（τ）定律”的芯片演进理念。该理念认为，未来芯片发展不应只关注晶体管尺寸缩小，而应更多关注计算系统中的信号传播时间、数据传输效率以及整体架构优化。
换句话说，芯片性能提升的关键，可能正在从“晶体管越来越小”，转向“数据流动越来越快”。据相关消息，该架构未来可能应用于华为旗舰手机搭载的新一代麒麟处理器，并预计在2026年秋季亮相。
不过，目前关于该技术的具体量产进度、实际性能表现以及商业化情况，仍需等待官方进一步公布。
